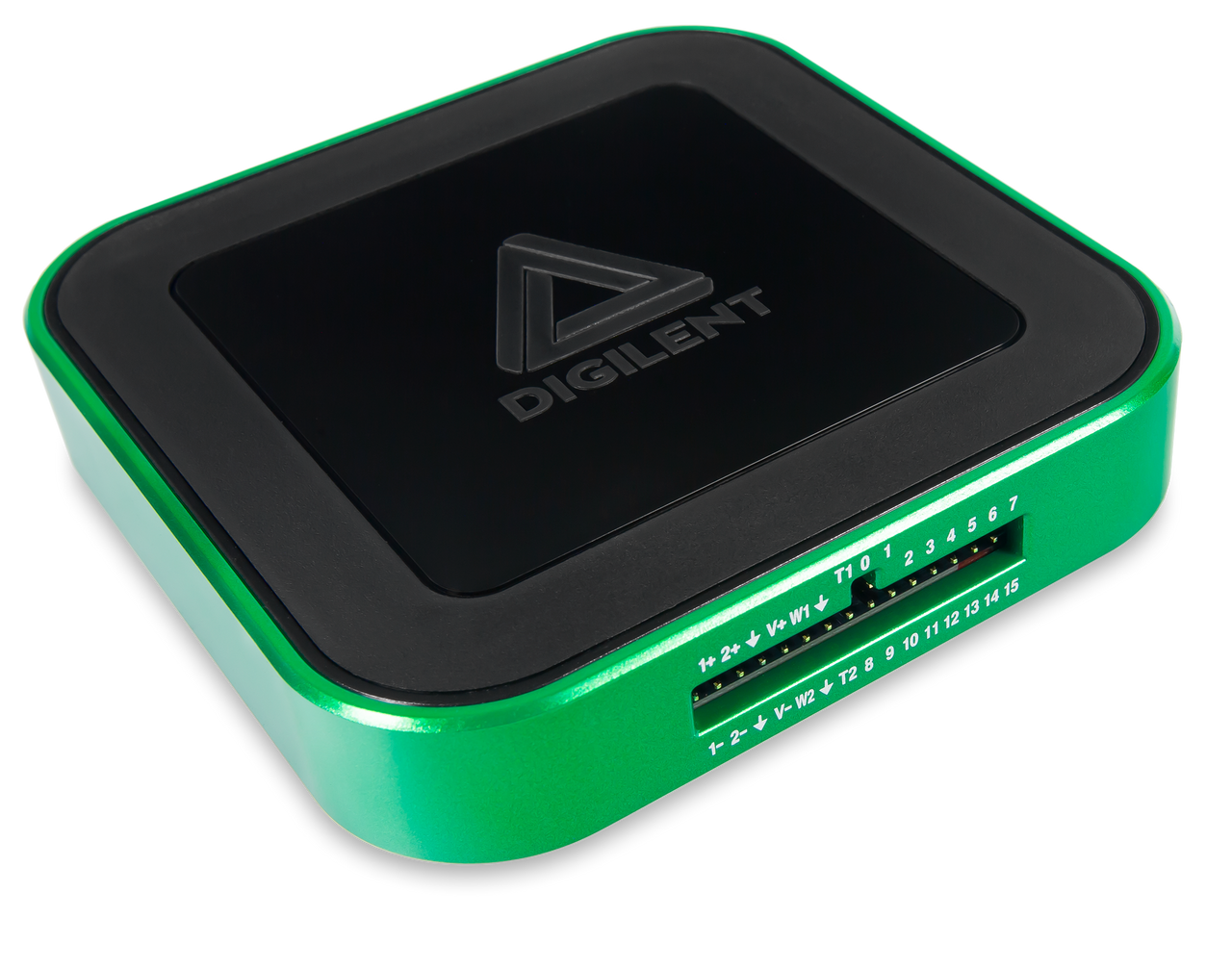

Digilent Analog Discovery 3

ה־Analog Discovery 3 (AD3) הוא מכשיר מדידה ובדיקה רב־תכליתי המשלב מספר כלי מעבדה מקצועיים ביחידה קומפקטית אחת המתחברת למחשב באמצעות USB-C. המכשיר מיועד למהנדסי אלקטרוניקה, מפתחים, סטודנטים ואנשי R&D הזקוקים לפתרון נייד לבדיקות, פיתוח וניתוח מעגלים אנלוגיים ודיגיטליים.

פונקציות מרכזיות

• אוסצילוסקופ דו־ערוצי ברזולוציית 14 ביט וקצב דגימה של עד 125MS/s לערוץ.
• מחולל אותות (Arbitrary Waveform Generator) דו־ערוצי עם יציאה של ±5V.
• Logic Analyzer ו-Pattern Generator עם 16 ערוצי I/O דיגיטליים.
• ספקי כוח מתוכנתים במתח חיובי ושלילי עד ±5V.
• Spectrum Analyzer, Network Analyzer ו-Impedance Analyzer מובנים בתוכנה.
• תמיכה בפרוטוקולים כגון SPI, I²C, UART, CAN ו-JTAG.

יתרונות בולטים

• נייד וקומפקטי – נכנס בקלות לתיק או לערכת שטח.
• קצב דגימה משופר של 125MS/s בכל הערוצים.
• מאגרי זיכרון גדולים יותר ללכידת אותות ארוכים ומורכבים.
• חיבור USB-C מודרני ונוח.
• מבוסס FPGA מתקדם של AMD המאפשר הרחבות ושיפורים עתידיים באמצעות עדכוני תוכנה.
• תואם למערכות Windows, macOS ו-Linux באמצעות תוכנת WaveForms החינמית.
